Diyotlar - Doğrultucular - Tekil

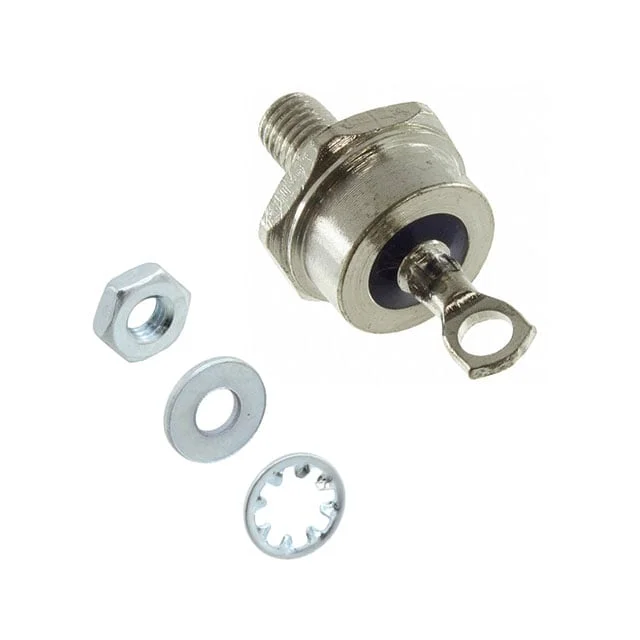

1N3210R
DIODE GEN PURP REV 200V 15A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3210
1N3210R Hakkında
1N3210R, GeneSiC Semiconductor tarafından üretilen standart doğrultma diyotudur. 200V ters gerilim ve 15A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, inverter devreleri ve AC-DC dönüştürücüler gibi uygulamalarda kullanılır. Stud mount paketinde sunulan bu diyot, 1.5V maksimum ileri voltaj düşüşü ile verimli doğrultma sağlar. -65°C ile 175°C arasında çalışma sıcaklığı aralığında kararlı performans gösterir. Standard recovery karakteristikleri ile 500ns'den daha uzun kurtarma süresi özellikleri vardır. DO-203AB (DO-5) paketlemesiyle yüksek güç uygulamalarında montajı kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AB (DO-5) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
