Diyotlar - Doğrultucular - Tekil

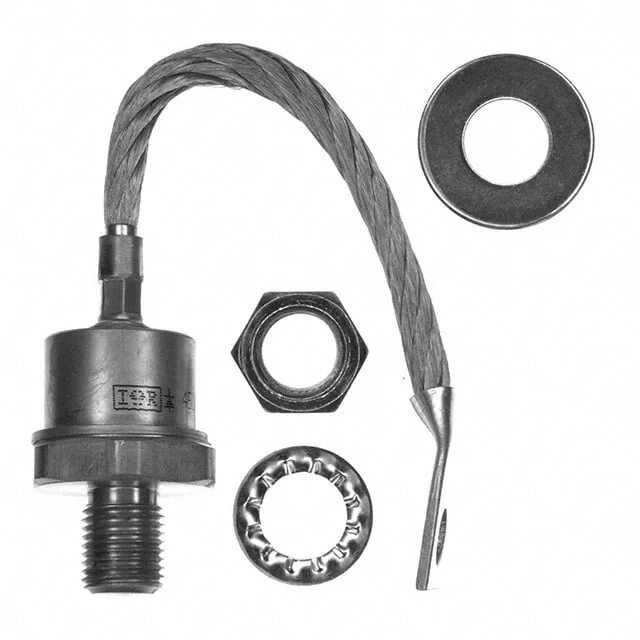

1N3085
DIODE GEN PURP 100V 150A DO205AC
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3085
1N3085 Hakkında
1N3085, Vishay tarafından üretilen standart recovery doğrultma diyotudur. 100V ters voltaj ve 150A ortalama doğrultulmuş akım kapasitesi ile endüstriyel güç uygulamalarında kullanılır. DO-205AC stud mount paketinde sunulan bu bileşen, -65°C ile 200°C arasında çalışır. 1.2V forward voltage değeri ile enerji kaybı minimize edilir. Güç kaynakları, invertörler, kaynak makinaları ve ağır akım uygulamalarında yaygın olarak tercih edilen bu diyot, >500ns recovery time özelliğine sahiptir. Obsolete durumda olmasına rağmen endüstriyel sistem bakımı ve onarımı için kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Current - Reverse Leakage @ Vr | 25 mA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-205AC, DO-30, Stud |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AC (DO-30) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 150 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
