Zener Diyotlar - Tekil

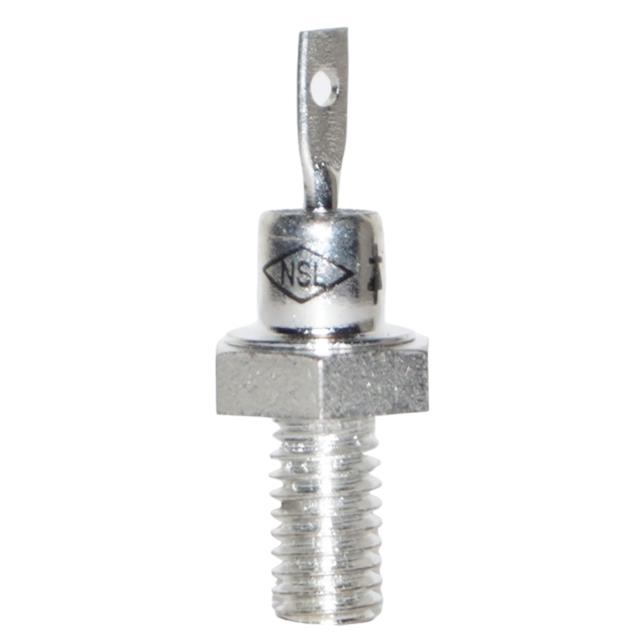

1N3011B
ZENER DIODE 150V 10W DO-4
- Üretici
- Naina Semiconductor Ltd.
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N3011B
1N3011B Hakkında
1N3011B, Naina Semiconductor Ltd. tarafından üretilen 150V nominal gerilimde çalışan 10W güç kapasiteli bir zener diyottur. DO-203AA (DO-4) stud mount paketinde sunulan bu komponentin ±5% toleransı bulunmaktadır. -65°C ile 175°C arasında çalışma sıcaklığına sahip olan diyot, güç kaynakları, voltaj regülatörleri ve aşırı gerilim koruma devrelerinde kullanılır. Maksimum 175 Ohms dinamik impedansa ve 114V'de 10µA ters sızıntı akımına sahiptir. Stud montaj tipinde olması nedeniyle yüksek güç uygulamalarında soğutma malmemesi ile temas edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 114 V |
| Impedance (Max) (Zzt) | 175 Ohms |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Power - Max | 10 W |
| Supplier Device Package | DO-4 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
