Zener Diyotlar - Tekil

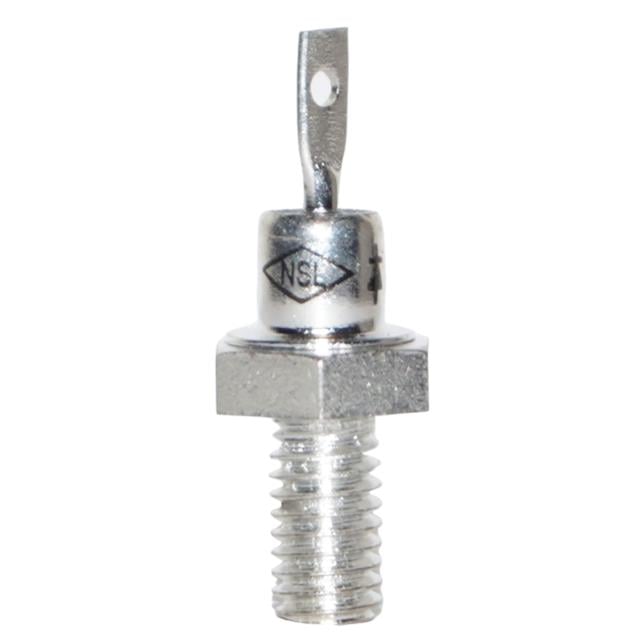

1N2974B
ZENER DIODE 10V 10W DO-4
- Üretici
- Naina Semiconductor Ltd.
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N2974B
1N2974B Hakkında
1N2974B, Naina Semiconductor Ltd. tarafından üretilen 10V nominal gerilimdeki Zener diyottur. DO-203AA (DO-4) stud mount pakette sunulan bu bileşen, maksimum 10W güç tüketebilir ve -65°C ile 175°C arasında çalışabilir. 25 µA ters diyakız akımı ve 3Ω maksimum empedans değerleri ile voltaj regülasyonu ve über koruma uygulamalarında kullanılır. ±5% toleransı ile belirtilen özellikleri sağlar. Düşük Zzt değeri hızlı geçici yanıt verme kapasitesi anlamına gelir ve bu özellikleri güç kaynakları, regülatör devreleri ve transiyent koruma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 25 µA @ 7.6 V |
| Impedance (Max) (Zzt) | 3 Ohms |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Power - Max | 10 W |
| Supplier Device Package | DO-4 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 10 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
