Zener Diyotlar - Tekil
1N2971B

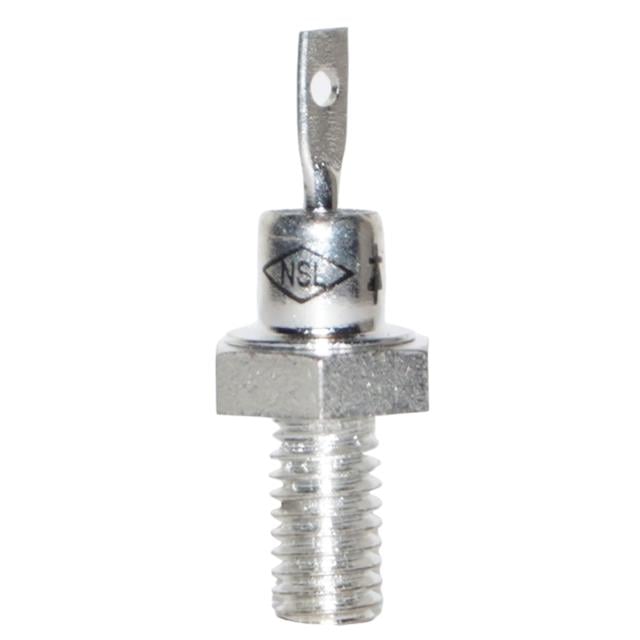

ZENER DIODE 7.5V 10W DO-4
- Üretici
- Naina Semiconductor Ltd.
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N2971B
1N2971B Hakkında
1N2971B, Naina Semiconductor Ltd. tarafından üretilen 7.5V nominal voltaj değerine sahip 10W güç dissipasyonlu Zener diyotudur. DO-4 stud mount paketinde sunulan bu bileşen, voltaj regülasyon ve referans uygulamalarında kullanılır. 100 µA @ 5.7V ters sızıntı akımı ve maksimum 1.3 Ohm impedans karakteristiğine sahiptir. -65°C ile +175°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Voltaj değeri ±5% tolerans ile garanti edilir. Endüstriyel, otomotiv ve enerji yönetimi uygulamalarında voltaj sabitlemesi ve koruma devrelerinde yaygın olarak kullanılan bir komponendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 µA @ 5.7 V |
| Impedance (Max) (Zzt) | 1.3 Ohms |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Power - Max | 10 W |
| Supplier Device Package | DO-4 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 7.5 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
