Zener Diyotlar - Tekil

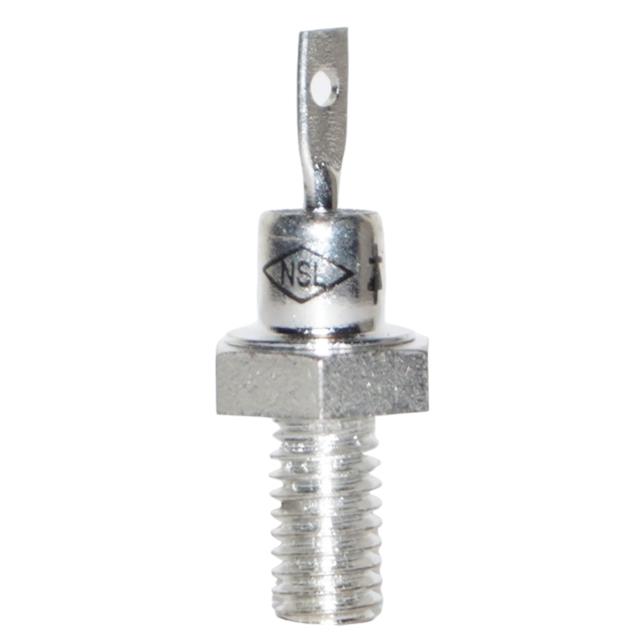

1N2970B
ZENER DIODE 6.8V 10W DO-4
- Üretici
- Naina Semiconductor Ltd.
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N2970B
1N2970B Hakkında
1N2970B, Naina Semiconductor Ltd. tarafından üretilen 6.8V nominal voltajında bir Zener diyotudur. DO-4 stud mount paketinde sunulan bu bileşen, 10W maksimum güç dağıtım kapasitesine sahiptir. ±5% voltaj toleransı ile üretilen bu Zener diyot, voltage regulation, overvoltage protection ve reference voltage uygulamalarında kullanılır. -65°C ile 175°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. 1.2 Ohms maksimum impedans ve 150 µA ters sızıntı akımı özellikleriyle, güç kaynakları, koruma devreleri ve hassas analog uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 150 µA @ 5.2 V |
| Impedance (Max) (Zzt) | 1.2 Ohms |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Power - Max | 10 W |
| Supplier Device Package | DO-4 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 6.8 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
