Diyotlar - Doğrultucular - Tekil

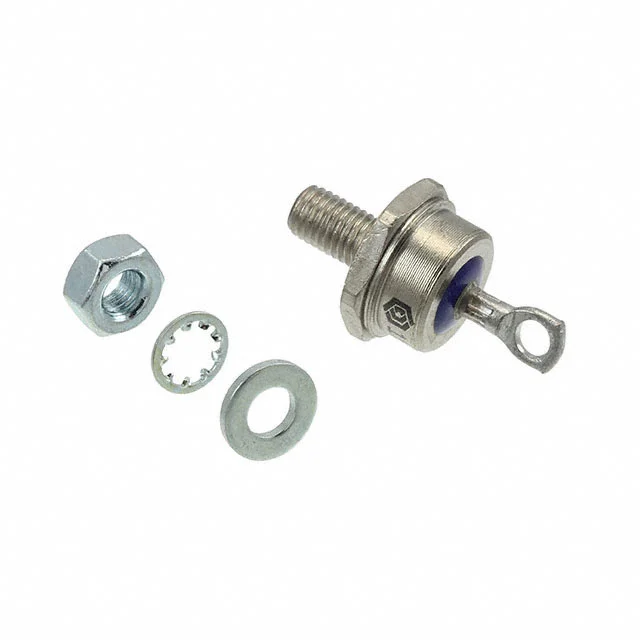

1N2138AR
DIODE GEN PURP REV 600V 60A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N2138A
1N2138AR Hakkında
1N2138AR, GeneSiC Semiconductor tarafından üretilen 600V ters gerilim kapasiteli, 60A ortalama doğrultulmuş akım değerine sahip standart doğrultma diyotudur. DO-203AB (DO-5) kasa tipi ile chassis veya stud montaj seçenekleri sunar. -65°C ile 200°C arasında çalışma sıcaklığı aralığında kullanılabilir. 1.1V forward voltage (@60A) ile enerji dönüşüm uygulamalarında, güç kaynakları ve AC/DC doğrultma devrelerinde yaygın olarak tercih edilir. Standard recovery karakteristiği (>500ns) ile genel amaçlı endüstriyel uygulamalarda kullanılan güvenilir bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
