Diyotlar - Doğrultucular - Tekil

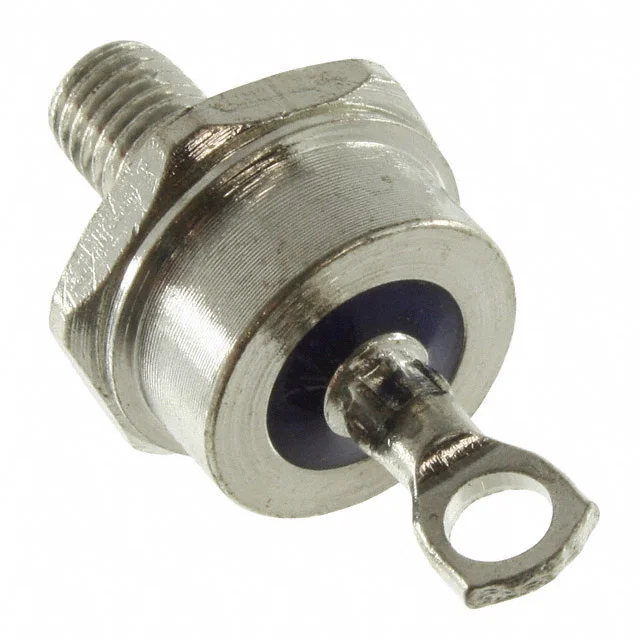

1N2131A
DIODE GEN PURP 200V 60A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N2131A
1N2131A Hakkında
1N2131A, GeneSiC Semiconductor tarafından üretilen 200V 60A kapasiteli standart doğrultucu diyotdur. DO-203AB (DO-5) şasiye monte stud paket ile sunulan bu bileşen, endüstriyel güç kaynakları, enerji dönüştürme sistemleri ve AC/DC doğrultma uygulamalarında kullanılır. 1,1V forward voltage düşüşü ile 60A ortalama doğrultulmuş akım sağlar. -65°C ile +200°C arasında çalışma sıcaklığı aralığında ve 500ns üstü recovery time ile hızlı anahtarlama gerektiren devrelerde tercih edilir. 50V ters gerilimde 10µA reverse leakage akımı ile düşük sızıntı özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
