Diyotlar - Doğrultucular - Tekil
1N2130AR
DIODE GEN PURP REV 150V 60A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N2130A
1N2130AR Hakkında

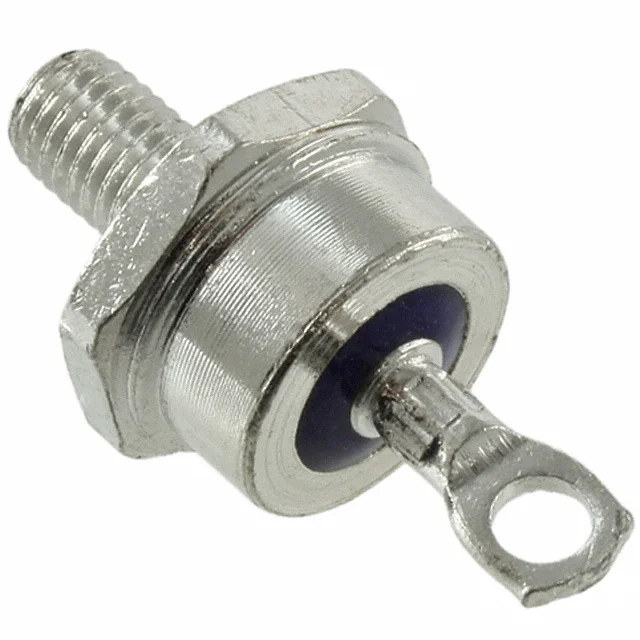

1N2130AR, GeneSiC Semiconductor tarafından üretilen standart doğrultucu diyotudur. 150V DC reverse voltage ile tasarlanan bu bileşen, 60A ortalama düzeltilmiş akım kapasitesine sahiptir. DO-203AB (DO-5) stud mount pakajında gelen diyot, yüksek güç uygulamalarında doğrultma görevini yerine getirir. -65°C ile +200°C arasında çalışabilen bu bileşen, endüstriyel güç kaynakları, inverter devreleri ve yüksek akım doğrultucu uygulamalarında kullanılır. Standard recovery karakteristiği (>500ns, >200mA) sayesinde genel amaçlı doğrultma uygulamalarına uygundur. Forward voltage 60A'de maksimum 1.1V olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
