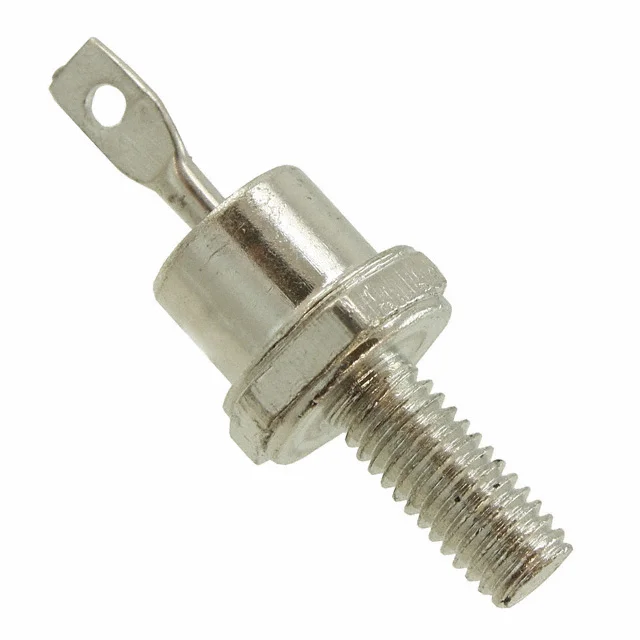

1N1206AR
DIODE GEN PURP REV 600V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1206A
1N1206AR Hakkında
1N1206AR, GeneSiC Semiconductor tarafından üretilen 600V reverse polarity diyotudur. 12A ortalama doğrultma akımı kapasitesi ile genel amaçlı güç uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketi ile yüksek akım uygulamalarında montaj kolaylığı sağlar. 1.1V @ 12A ileri gerilim düşüşü ve 10µA @ 50V ters sızıntı akımı özellikleri vardır. -65°C ile 200°C arasında çalışma sıcaklık aralığına sahiptir. Standart recovery karakteristikleri (>500ns) ile kontrol devreleri, endüstriyel power supply ve doğrultma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
