Diyotlar - Doğrultucular - Tekil

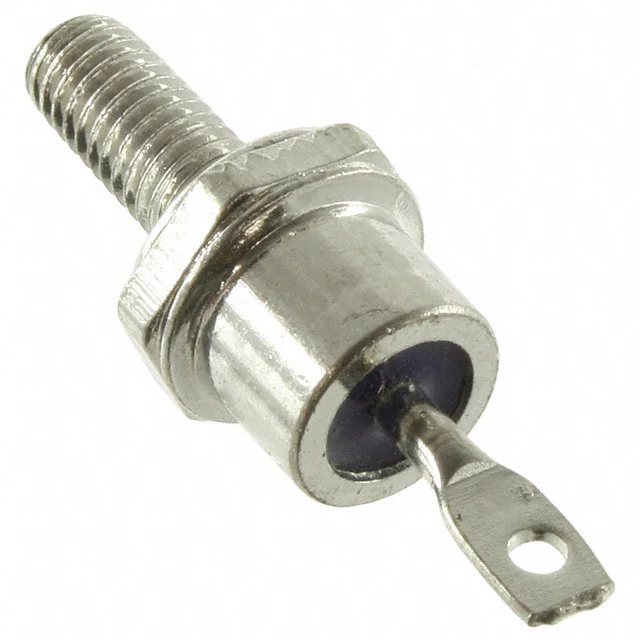

1N1204AR
DIODE GEN PURP REV 400V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1204A
1N1204AR Hakkında
1N1204AR, GeneSiC Semiconductor tarafından üretilen standart doğrultucu diyotudur. 400V ters gerilim (Vr) ve 12A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, yüksek sıcaklık uygulamaları için -65°C ile 200°C arasında çalışabilir. DO-4 (Stud Mount) paket tipi ile şasi montajına uygun olan 1N1204AR, endüstriyel güç kaynakları, invertörler ve AC/DC dönüştürücüler gibi doğrultma uygulamalarında kullanılır. 1.1V maksimum ileriye doğru gerilim ve 10µA ters akım özellikleri ile güvenilir performans sunar. Standart recovery karakteristiği (>500ns) sayesinde anahtarlama devrelerinde istikrarlı çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
