Diyotlar - Doğrultucular - Tekil

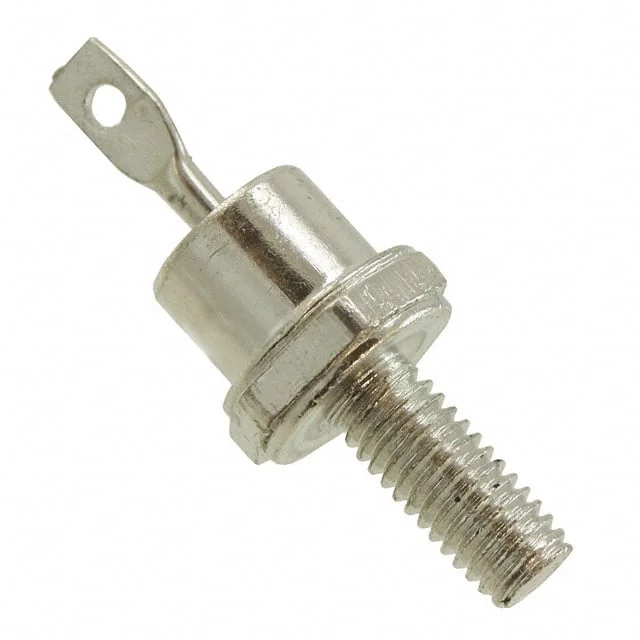

1N1204A
DIODE GEN PURP 400V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1204A
1N1204A Hakkında
1N1204A, GeneSiC Semiconductor tarafından üretilen genel amaçlı doğrultucu diyottur. 400V ters gerilim dayanımı ve 12A ortalama doğrultulmuş akım kapasitesiyle güç kaynakları, AC/DC konverterler ve endüstriyel kontrol devrelerinde kullanılır. DO-4 (Stud Mount) paketinde sunulan bu standart recovery diyot, -65°C ile +200°C arasında çalışabilir. 1.1V maksimum forward voltajı ve 10µA ters sızıntı akımı (50V'ta) ile verimli doğrultma işlemi sağlar. Kasa ve panele monte edilen uygulamalarda tercih edilen montaj tipidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
