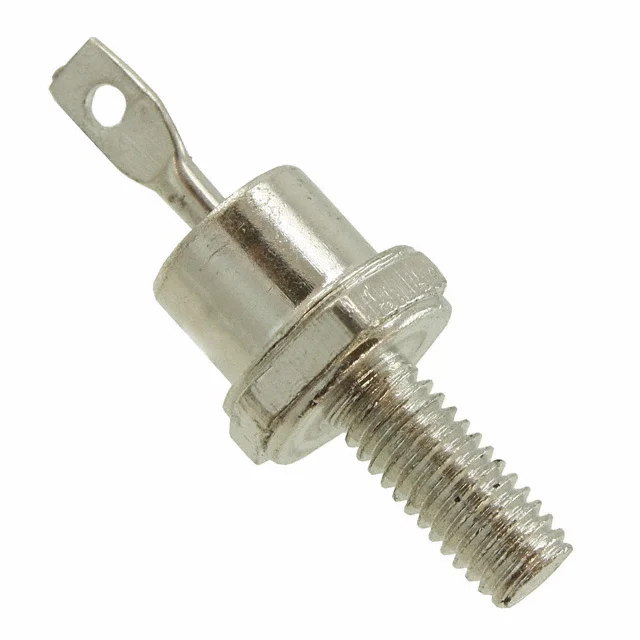

1N1200AR
DIODE GEN PURP REV 100V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1200AR
1N1200AR Hakkında
1N1200AR, GeneSiC Semiconductor tarafından üretilen standart doğrultma diyotudur. 100V ters gerilim ve 12A ortalama doğrultulmuş akım kapasitesine sahiptir. DO-4 şasi/stud montaj paketinde sunulan bu bileşen, endüstriyel güç kaynakları, şarj devreleri ve doğrultma uygulamalarında kullanılır. -65°C ile +200°C arasında çalışabilir ve 1.1V forward voltage drop özelliğine sahiptir. Standart hızda iyileşme karakteristiğine (>500ns) ve düşük ters kaçak akımına (10µA @ 50V) sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
