Diyotlar - Doğrultucular - Tekil

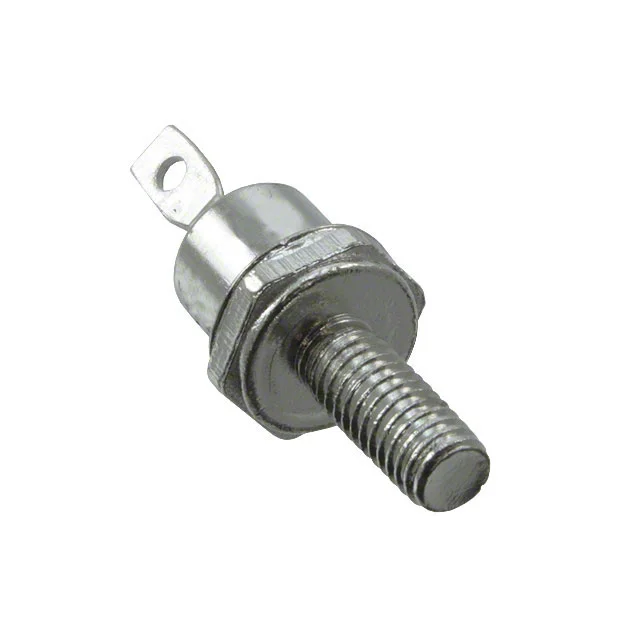

1N1199AR
DIODE GEN PURP REV 50V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1199AR
1N1199AR Hakkında
1N1199AR, GeneSiC Semiconductor tarafından üretilen standart ters polarlı doğrultucu diyottur. 12A ortalama doğrultulmuş akım kapasitesi ve 50V maksimum ters voltaj ile tasarlanmıştır. DO-203AA (DO-4) stud mount paketinde sunulan bu komponent, geniş çalışma sıcaklık aralığında (-65°C ile 200°C arası) güvenilir performans sağlar. Forward voltajı 12A'da 1.1V olan diyot, standart kurtarma karakteristiğine sahiptir ve 10µA ters kaçak akımı belirtilmiştir. Endüstriyel güç uygulamaları, doğrultma devreler ve ters akım koruması gereken sistemlerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
