Diyotlar - Doğrultucular - Tekil

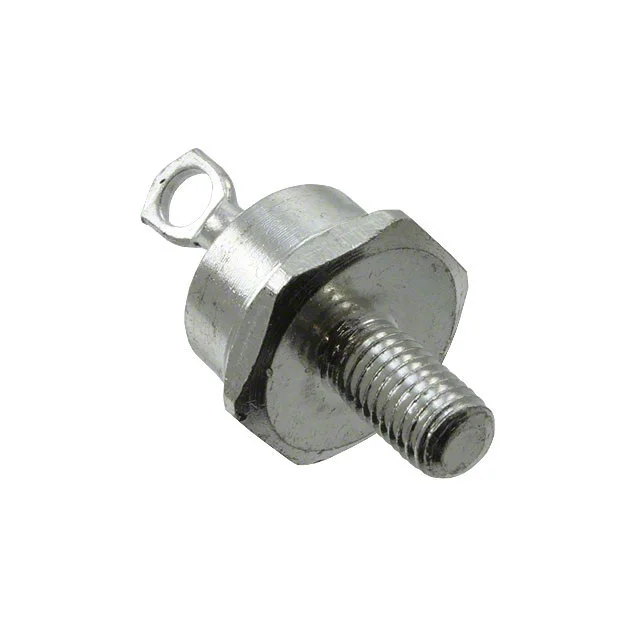

1N1190R
DIODE GEN PURP REV 600V 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1190R
1N1190R Hakkında
1N1190R, GeneSiC Semiconductor tarafından üretilen 600V reverse polarity standart doğrultma diyotudur. 35A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, yüksek güç uygulamalarında AC'nin DC'ye dönüştürülmesi amacıyla kullanılır. DO-5 stud mount paketi ile yüksek akım uygulamalarında radyatöre doğrudan montaj imkanı sağlar. -65°C ile 190°C arasında çalışabilir ve 1.2V forward voltage değerine sahiptir. Endüstriyel güç kaynakları, kaynak makinaları, motor kontrol devreleri ve yüksek akımı anahtarlayan uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
