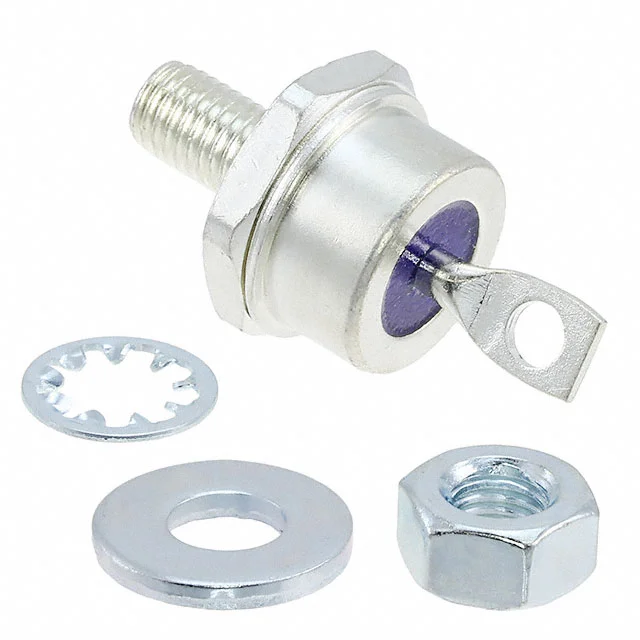

1N1190A
DIODE GEN PURP 600V 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1190A
1N1190A Hakkında
1N1190A, GeneSiC Semiconductor tarafından üretilen standart doğrultucu diyottur. 600V ters voltaj ve 40A ortalama doğrultulmuş akım kapasitesine sahiptir. DO-203AB (DO-5) stud mount paketinde sunulan bu bileşen, -65°C ile 190°C arasında çalışabilir. 1.1V forward voltaj düşümü ile yüksek güç uygulamalarında verimli doğrultma işlemi gerçekleştirir. Ters akım sızıntısı 50V'de 10µA düzeyindedir. Standard recovery tipi olup >500ns recovery time özelliğine sahiptir. Endüstriyel güç kaynakları, enerji dönüşüm sistemleri ve şebeke doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
