Diyotlar - Doğrultucular - Tekil

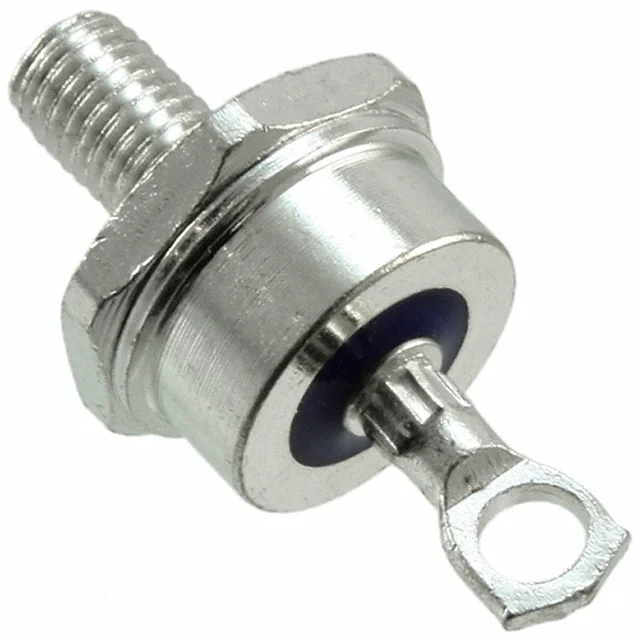

1N1190
DIODE GEN PURP 600V 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1190
1N1190 Hakkında
1N1190, GeneSiC Semiconductor tarafından üretilen 600V 35A kapasiteli bir genel amaçlı doğrultma diyotudur. DO-203AB (DO-5) stud mount pakajında sunulan bu diyot, yüksek akım uygulamalarında doğrultma görevini yerine getirmek için tasarlanmıştır. 35A ortalama doğrultulmuş akım, 1.2V maksimum ileri gerilim düşüşü ve 600V ters voltaj kapasitesi ile, endüstriyel güç kaynakları, konvertörler ve ağır yük doğrultma devrelerinde kullanılır. -65°C ile 190°C arasındaki geniş çalışma sıcaklığı aralığı, çeşitli ortamlarda güvenilir operasyon sağlar. Standard recovery karakteristiği ile 500ns üstü elde etme süresi, uygun frekans uygulamalarında istikrarlı performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
