Diyotlar - Doğrultucular - Tekil

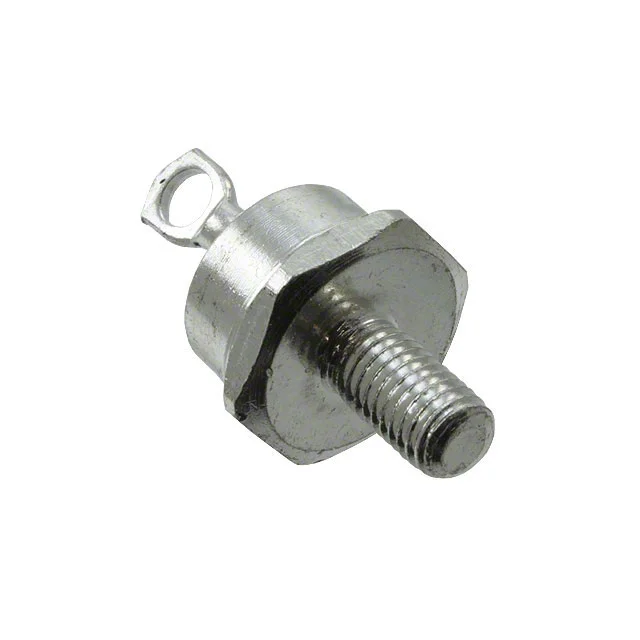

1N1188R
DIODE GEN PURP REV 400V 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1188R
1N1188R Hakkında
1N1188R, GeneSiC Semiconductor tarafından üretilen genel amaçlı silikon doğrultma diyotudur. 400V DC ters gerilim ve 35A ortalama doğrultulmuş akım kapasitesine sahiptir. DO-203AB (DO-5) stud mount kasa ile sağlanan bu diyot, güç kaynakları, invertörler ve endüstriyel doğrultma uygulamalarında kullanılır. -65°C ile +190°C arasında çalışabilir, 1.2V @ 35A forward gerilim değerine ve 10µA @ 50V ters kaçak akımına sahiptir. Standard recovery türü diyot olup 500ns'den uzun recovery time'ı vardır. Yüksek akım işleme kapasitesi nedeniyle ağır yük uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
