Diyotlar - Doğrultucular - Tekil

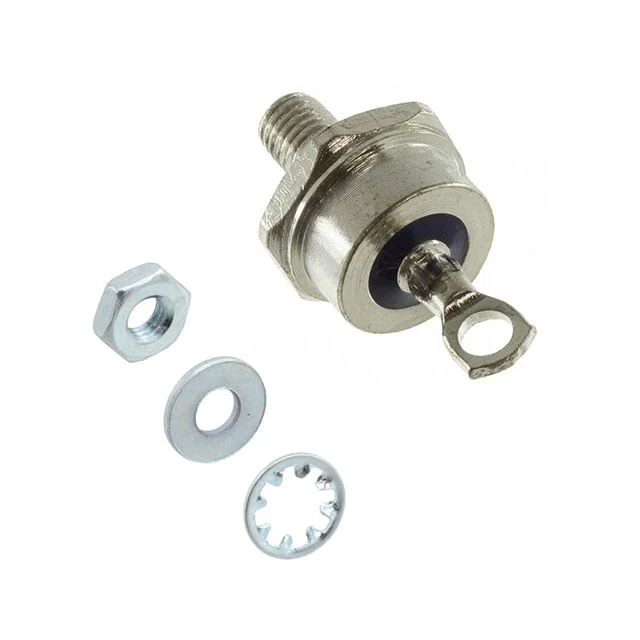

1N1186R
DIODE GEN PURP REV 200V 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1186R
1N1186R Hakkında
1N1186R, GeneSiC Semiconductor tarafından üretilen standart doğrultma diyotudur. 35A ortalama doğrultulmuş akım kapasitesi ve 200V maksimum ters voltaj değeri ile güç uygulamalarında kullanılır. DO-5 stud mount paketi ile cihazlara direkt olarak monte edilebilir. -65°C ile 190°C arasında çalışan bu diyot, forward voltaj 1.2V @ 35A'dir. Ters akış kaçağı 10µA @ 50V'dur. Standart recovery hızı (>500ns) ile genel amaçlı doğrultma, invertör ve güç kaynağı devrelerinde uygulanır. Chassis mount konfigürasyonu endüstriyel ve ağır güç uygulamaları için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
