Diyotlar - Doğrultucular - Tekil

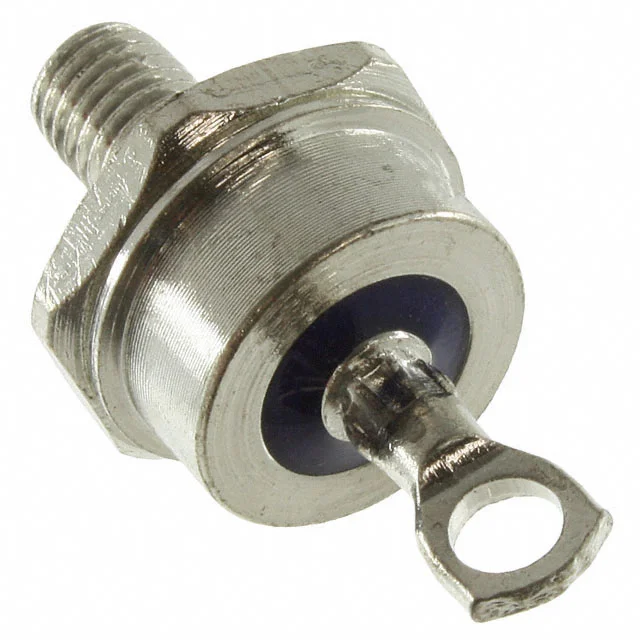

1N1186AR
DIODE GEN PURP REV 200V 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1186A
1N1186AR Hakkında
1N1186AR, GeneSiC Semiconductor tarafından üretilen standart doğrultma diyotudur. 200V DC reverse voltaj (Vr) ile yüksek gerilim uygulamalarında kullanılmaya tasarlanmıştır. 40A ortalama doğrultulanmış akım (Io) kapasitesine sahip olan bu bileşen, endüstriyel güç kaynakları, invertörler ve AC/DC dönüştürücü uygulamalarında çalışır. DO-5 (Stud Mount) paketinde sunulan bileşen, şasis monte edilebilen tasarımı ile mekanik olarak güçlü bir bağlantı sağlar. 1.1V forward voltaj ve 10µA reverse leakage karakteristikleriyle verimli doğrultma performansı sunar. -65°C ile +190°C arasında çalışma sıcaklığı aralığına sahip olması, geniş sıcaklık ortamlarında kullanılmasına olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Obsolete |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
