Diyotlar - Doğrultucular - Tekil

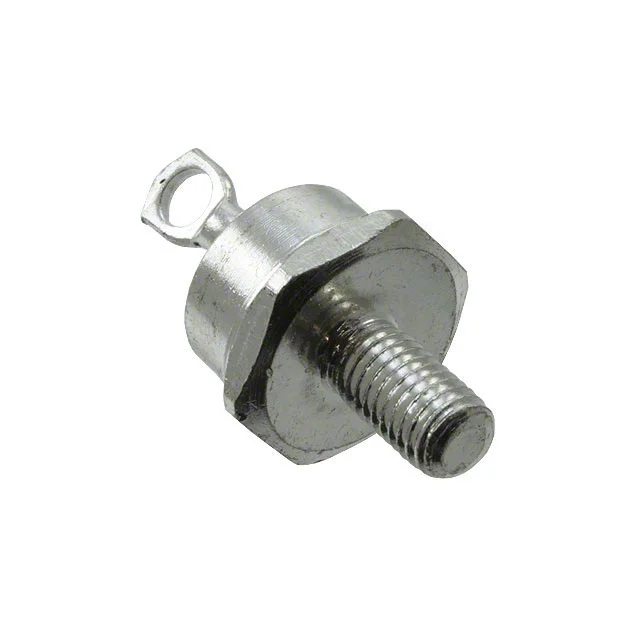

1N1184R
DIODE GEN PURP REV 100V 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1184R
1N1184R Hakkında
1N1184R, GeneSiC Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. DO-203AB (DO-5) stud mount paketinde sunulan bu diyot, 35A ortalama doğrultulanmış akım kapasitesine ve maksimum 100V ters voltaj derecelendirmesine sahiptir. 1.2V ileri gerilim düşümü @ 35A ve 10µA ters sızıntı akımı özellikleri ile yüksek akımlı uygulamalarda doğrultucu köprüler, güç kaynakları ve indüktif devre yüklemelerinde kullanılır. Geniş çalışma sıcaklık aralığı (-65°C ile +190°C junction sıcaklığı) ile güç elektronikleri uygulamalarında tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
