Diyotlar - Doğrultucular - Tekil

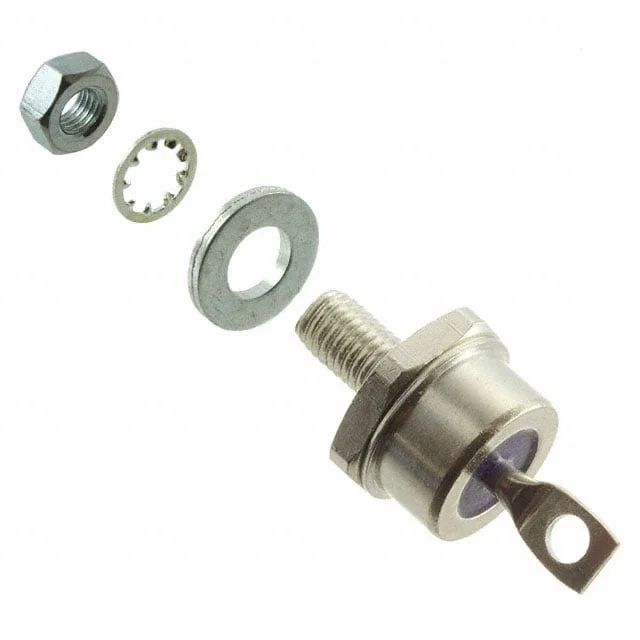

1N1184AR
DIODE GEN PURP REV 100V 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1184AR
1N1184AR Hakkında
1N1184AR, GeneSiC Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 100V ters gerilim dayanımı ve 40A ortalama doğrultulmuş akım kapasitesi ile güç dönüştürme uygulamalarında kullanılır. DO-203AB (DO-5) stud mount paketinde sunulan bu diyot, -65°C ile 200°C arasında çalışabilen geniş sıcaklık aralığına sahiptir. 1.1V maksimum forward voltage @ 40A ve 10µA @ 50V ters sızıntı akımı karakteristiğiyle AC/DC dönüştürücüler, endüstriyel doğrultma devreleri ve yüksek akım uygulamalarında tercih edilir. Standard recovery tipi >500ns recovery time özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
