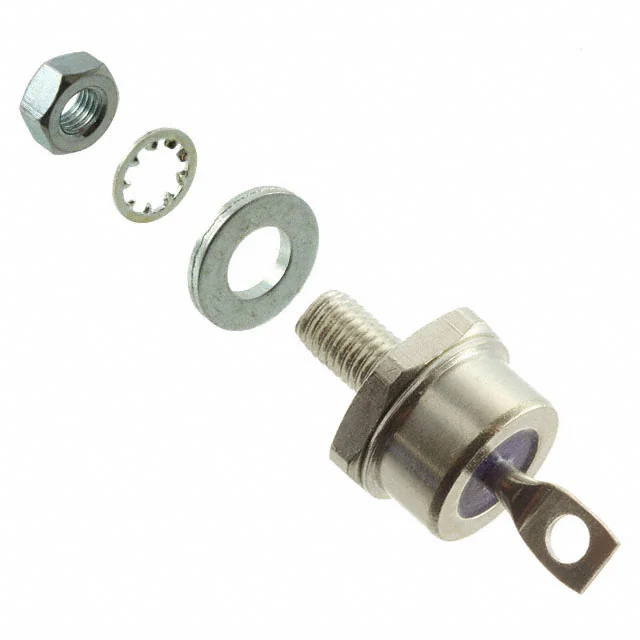

1N1184A
DIODE GEN PURP 100V 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1184A
1N1184A Hakkında
1N1184A, GeneSiC Semiconductor tarafından üretilen standart doğrultma diyotudur. 100V ters voltaj kapasitesi ve 40A ortalama doğrultulmuş akım özelliğine sahiptir. DO-5 stud mount paketinde sunulan bu komponent, şasis ve panel montajı gerektiren uygulamalarda kullanılır. -65°C ile 200°C arasında çalışabilen geniş sıcaklık aralığı sayesinde endüstriyel ve yüksek sıcaklık ortamlarında güvenilir performans sağlar. 40A'de 1.1V forward voltaj düşüşü ve 50V'de 10µA reverse leakage akımı ile belirtilen elektriksel özellikleri sayesinde güç kaynakları, motor kontrol devreleri ve endüstriyel doğrultma uygulamalarında yaygın olarak tercih edilmektedir. Standard recovery özelliği 500ns üzerinde switching hızı sağlamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
