Diyotlar - Doğrultucular - Tekil

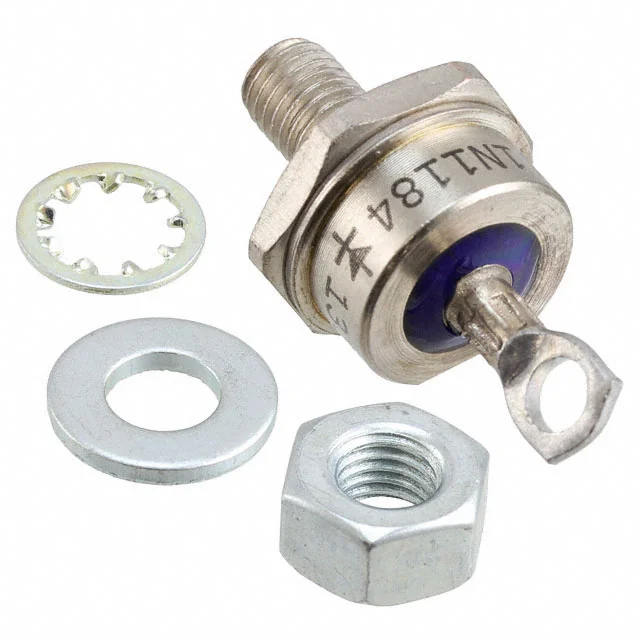

1N1184
DIODE GEN PURP 100V 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1184
1N1184 Hakkında
1N1184, GeneSiC Semiconductor tarafından üretilen genel amaçlı güç doğrultma diyotudur. 35A ortalama doğrultulmuş akım kapasitesi ve 100V ters voltaj dayanımı ile endüstriyel ve tüketici elektronik uygulamalarında kullanılır. DO-203AB (DO-5) kasa tipi ile chassis veya stud montajına uygun tasarlanmıştır. -65°C ile 190°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlayan bu diyot, güç kaynakları, konvertörler, invertörler ve AC/DC doğrultma devreleri gibi uygulamalarda tercih edilir. 1.2V ön voltaj düşüşü ve 10µA ters kaçak akımı karakteristiğiyle verimli doğrultma işlemi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
