183NQ080

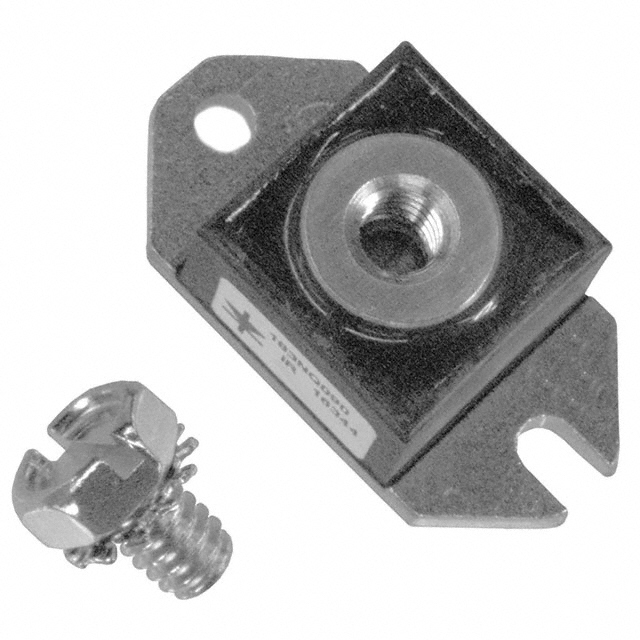

DIODE SCHOTTKY 80V 180A HALFPAK
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 183NQ080
183NQ080 Hakkında
183NQ080, Vishay tarafından üretilen 80V 180A kapasiteli Schottky doğrultma diyotudur. D-67 HALF-PAK chassis mount paketinde sunulan bu bileşen, yüksek akım uygulamalarında doğrultma işlevi görür. 950mV forward voltage ile 180A nominal akımda çalışır. Fast recovery karakteristiği (≤500ns) sayesinde anahtarlama devrelerinde ve güç kaynakları tasarımlarında kullanılır. 4.5mA ters kaçak akımı ve 4150pF kapasitansı ile düşük kayıp uygulamalarına uygundur. Yüksek akım doğrultma, AC/DC konverter ve güç modülleri gibi endüstriyel elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4150pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 4.5 mA @ 80 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | D-67 HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 180 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
