Diyotlar - Doğrultucular - Tekil

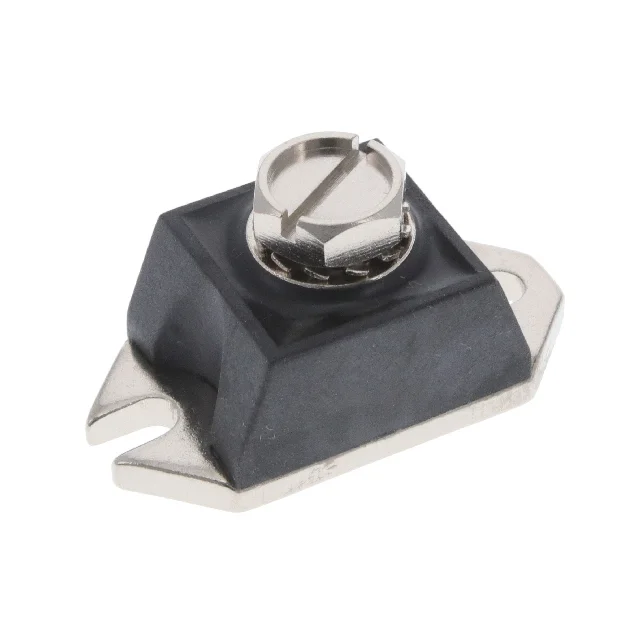

182NQ030R-1
180A, 30V, PRM1-1, POWER MODULES
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 182NQ030R
182NQ030R-1 Hakkında
182NQ030R-1, SMC Diode Solutions tarafından üretilen 180A, 30V Schottky güç diyotudur. HALF-PAK (PRM1-1) kasa içinde sunulan bu bileşen, yüksek akım doğrultma uygulamaları için tasarlanmıştır. Fast recovery özelliği ile 500ns'den düşük anahtarlama zamanına sahip olan diyot, kontrollü güç kaynakları, invertörler, AC/DC dönüştürücüler ve endüstriyel güç yönetimi sistemlerinde kullanılır. -55°C ile 150°C arasında çalışan bileşen, 510 mV forward voltajı ve 15 mA reverse leakage akımı ile verimli doğrultma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7000pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 15 mA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | HALF-PAK |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PRM1-1 (Half Pak Module) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 510 mV @ 180 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
