Diyotlar - Doğrultucular - Tekil

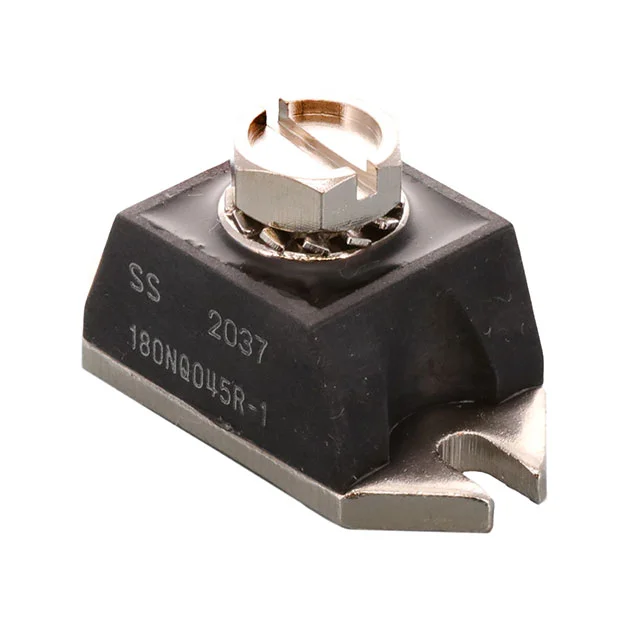

180NQ045R-1
180A, 45V, PRM1-1, POWER MODULES
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 180NQ045R
180NQ045R-1 Hakkında
180NQ045R-1, SMC Diode Solutions tarafından üretilen 180A 45V Schottky güç doğrultma diyotudur. HALF-PAK (PRM1-1) paket tipinde sunulan bu komponent, yüksek akım uygulamalarında hızlı doğrultma işlevi görür. 600 mV forward voltage ile 180A akım kapasitesine sahip olup, Fast Recovery karakteristiği (≤500ns) ile anahtarlama kayıplarını minimize eder. -55°C ile 150°C arasında güvenli çalışma sağlayan cihaz, güç kaynakları, invertörler ve endüstriyel güç dönüşüm uygulamalarında kullanılır. Düşük reverse leakage akımı (15 mA @ 45V) ve 5800 pF kapasitans değerleri ile stabil performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5800pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 15 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | HALF-PAK |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PRM1-1 (Half Pak Module) |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 180 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
