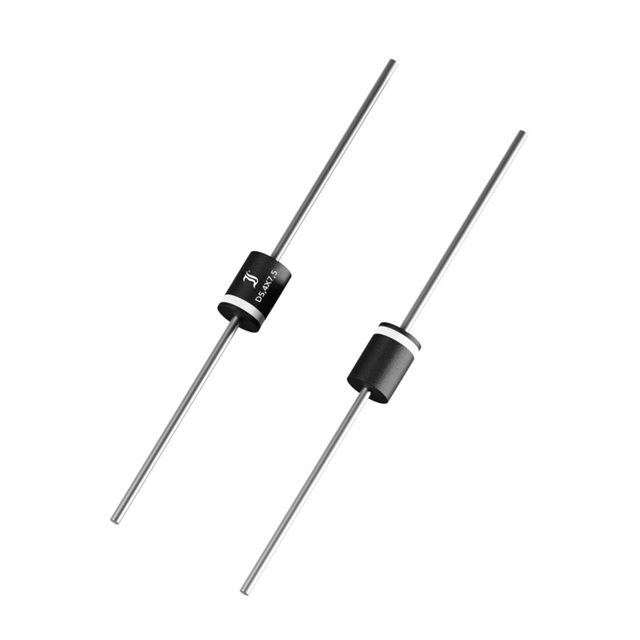

15SQ045-3G
SCHOTTKY D5.4X7.5 45V 15A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 15SQ045
15SQ045-3G Hakkında
15SQ045-3G, Diotec Semiconductor tarafından üretilen 45V Schottky doğrultucu diyottur. 15A ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. Fast recovery karakteristiği sayesinde 500ns'den daha kısa recovery time sunarak yüksek frekanslı uygulamalarda kullanılabilir. 530mV forward voltaj düşüşü ile enerji verimliliği sağlar. -50°C ile 150°C arasında çalışır. Through hole P600 axial paket tipiyle PCB'ye entegre edilir. Güç kaynakları, AC/DC konverterler, şarj cihazları ve inverter uygulamalarında doğrultma işlemi için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 300 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | P600, Axial |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | P600 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 530 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
