Transistörler - Bipolar (BJT) - Tekil

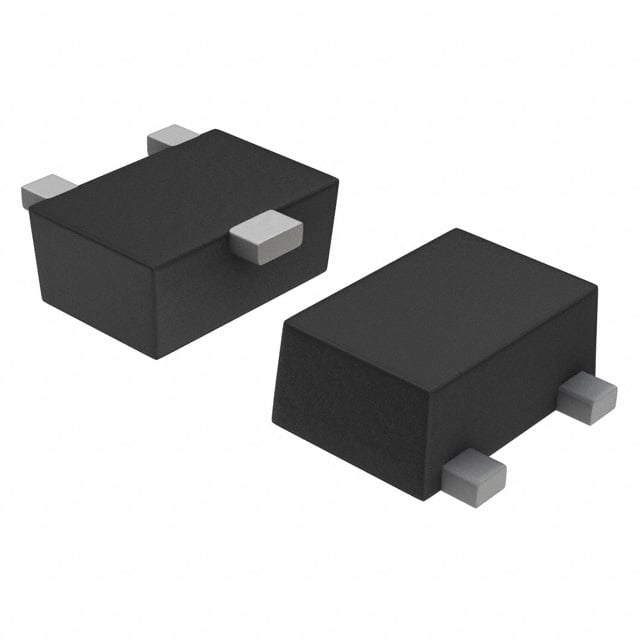

15C01SS-TL-E
TRANS NPN 15V 600MA SSFP
15C01SS-TL-E Hakkında
15C01SS-TL-E, onsemi tarafından üretilen NPN bipolar junction transistör (BJT) olup, 15V collector-emitter breakdown voltajı ve 600mA maksimum collector akımı ile çalışır. 3-SSFP yüzey montaj paketinde sunulan bu transistör, 200mW güç kapasitesi ve 330MHz transition frequency ile genel amaçlı anahtar ve amplifikatör uygulamalarında kullanılır. 300mV saturation voltajı ile düşük kayıp işlemine sahiptir. Tüketici elektroniği, endüstriyel kontrol, sinyal işleme ve gerilim amplifikasyon devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 10mA, 2V |
| Frequency - Transition | 330MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 3-SSFP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
