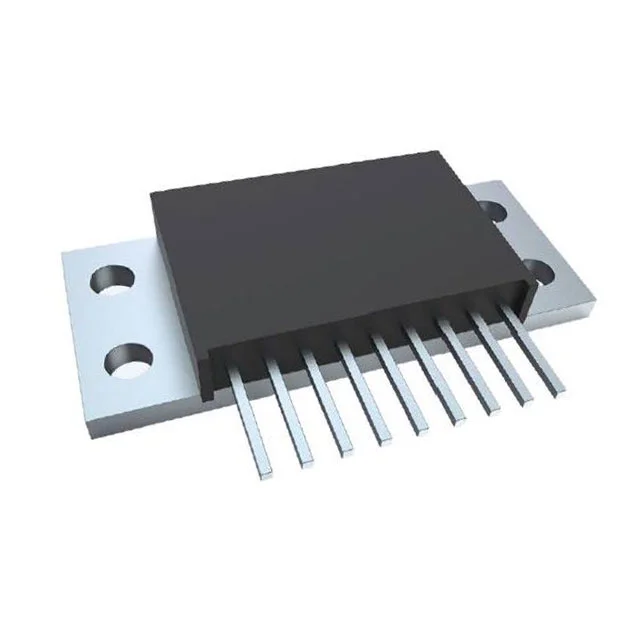

153CMQ100
DIODE MOD SCHOTT 100V 150A TO249
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-249AA (Modified)
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 153CMQ100
153CMQ100 Hakkında
153CMQ100, SMC Diode Solutions tarafından üretilen Schottky tipi doğrultucu diyottur. Çift diyot yapısında (1 Pair Common Cathode) tasarlanan bu komponent, 100V ters gerilim ve 150A ortalama doğrultulmuş akım kapasitesine sahiptir. Hızlı iyileşme süresi (Fast Recovery ≤500ns) sayesinde yüksek frekanslı anahtarlama uygulamalarında kullanılır. Maksimum forward gerilimi 1.19V @ 150A olarak belirtilmiştir. TO-249AA (D-60) paketinde sunulan bu diyot, güç kaynakları, invertörler, AC/DC konverterler ve endüstriyel uygulamalarda doğrulma işlevini gerçekleştirmek için tasarlanmıştır. -55°C ile 175°C arasında güvenli bir şekilde çalışabilir. Chassis Mount konfigürasyonu ile sabit kuruluma uygun olup, aktif üretim durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-249AA (Modified), D-60 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-249 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.19 V @ 150 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
