Diyotlar - Doğrultucular - Tekil

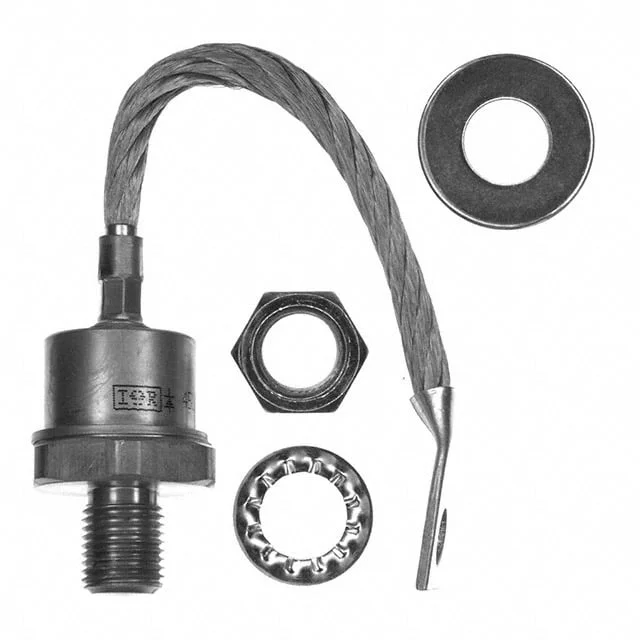

150L40A
DIODE GEN PURP 400V 150A DO205AC
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 150L40A
150L40A Hakkında
150L40A, Vishay tarafından üretilen 400V 150A kapasiteli genel amaçlı doğrultucu diyottur. DO-205AC (DO-30) stud mount paketinde sunulan bu bileşen, yüksek akım uygulamalarında AC/DC güç dönüşümü için tasarlanmıştır. 1.33V forward voltage ve 35mA reverse leakage karakteristiği ile endüstriyel güç kaynakları, kaynak makineleri, ağır yüklü doğrultma devreleri ve motor kontrol sistemlerinde yaygın olarak kullanılır. -40°C ile +200°C arasında güvenli çalışma sağlar. Stud mount yapısı, yüksek ısıl disipasyonlu uygulamalarda radyatörlere kolay montajını mümkün kılar. Standard recovery karakteristiği (>500ns) ile kontrollü komütasyon özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Current - Reverse Leakage @ Vr | 35 mA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -40°C ~ 200°C |
| Package / Case | DO-205AC, DO-30, Stud |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AC (DO-30) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.33 V @ 471 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
