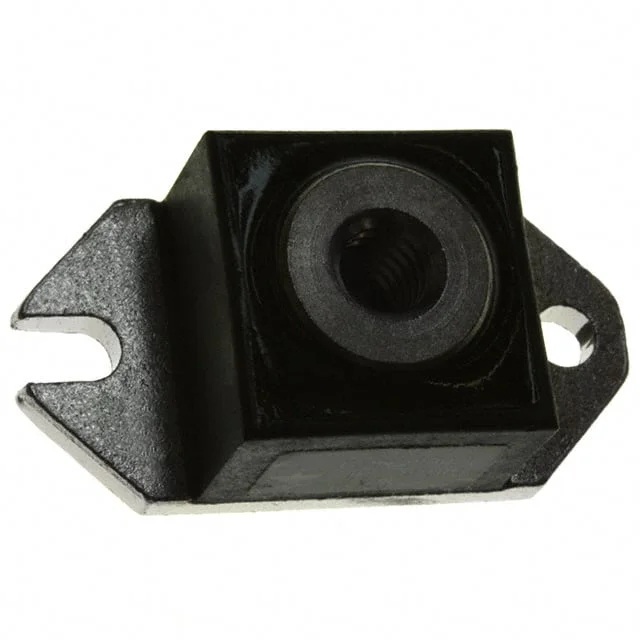

123NQ100R
DIODE SCHOTTKY 100V 120A D-67
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 123NQ100R
123NQ100R Hakkında
123NQ100R, Vishay tarafından üretilen Schottky diyottur. 100V ters voltaj kapasitesine ve 120A ortalama doğrultulmuş akımına sahiptir. D-67 HALF-PAK kasa tipinde chassis mount konfigürasyonda sunulur. Fast Recovery özelliği sayesinde 500ns altında komütasyon hızına sahip olup, 200mA üstü akım değerlerinde kullanılabilir. Maksimum ileri voltaj düşüşü 120A'de 910mV'tur. 2650pF kapasitansı (5V, 1MHz) ile güç kaynakları, endüstriyel konvertörler ve yüksek akımlı doğrultma uygulamalarında tercih edilir. Not: Bu ürün üretimi durdurulmuş (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2650pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 3 mA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | D-67 HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
