Diyotlar - Doğrultucular - Tekil

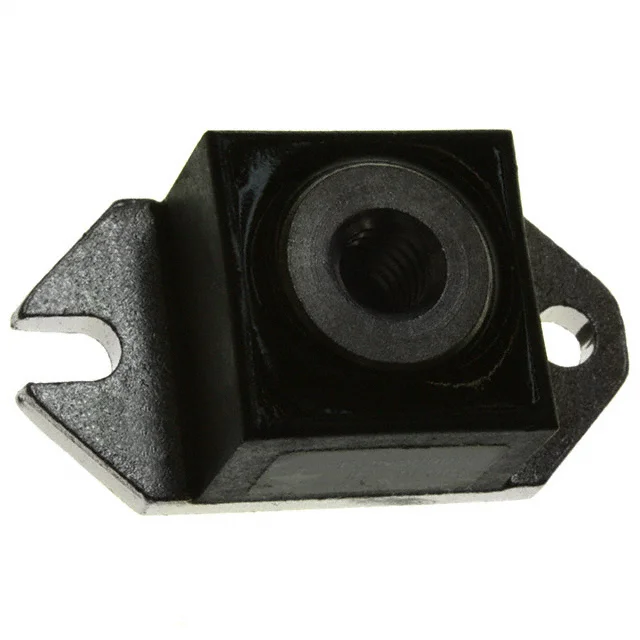

123NQ100
DIODE SCHOTTKY 100V 120A D-67
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 123NQ
123NQ100 Hakkında
Vishay tarafından üretilen 123NQ100, 100V / 120A kapasitesine sahip Schottky diyotudur. D-67 HALF-PAK paketinde sunulan bu bileşen, güç uygulamalarında doğrultma işlevi görmektedir. Fast Recovery özelliği ile 500ns'den daha hızlı yanıt süresi sağlayan diyot, 910mV ileri gerilim düşüşüne ve 3mA ters sızıntı akımına sahiptir. Anahtarlama güç kaynakları, AC-DC dönüştürücüler ve yüksek akımlı doğrultma devrelerinde kullanılan bu Schottky diyot, Chassis Mount montaj tipi ile sabitlenmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2650pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 3 mA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | D-67 HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 120 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
