Diyotlar - Doğrultucular - Tekil

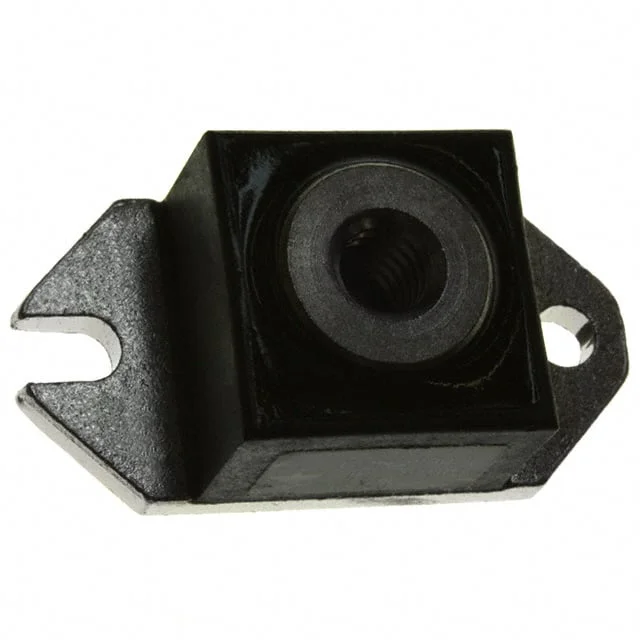

123NQ080
DIODE SCHOTTKY 80V 120A D-67
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 123NQ080
123NQ080 Hakkında
Vishay 123NQ080, 80V maksimum reverse voltaj ile çalışan Schottky diyot olup, 120A ortalama doğrultulmuş akım kapasitesine sahiptir. D-67 HALF-PAK kasa tipinde üretilen bu komponent, 910mV ileri voltaj düşümü (Vf) ve 3mA maksimum ters akım özelliğine sahiptir. Fast Recovery karakteristiği (≤500ns) sayesinde yüksek frekanslı uygulamalarda kullanılabilir. Çıkış diyotu, enerji geri kazanım devreleri, güç kaynakları ve DC-DC dönüştürücüler gibi doğrultma gerektiren uygulamalarda kullanım için tasarlanmıştır. Chassis Mount montaj tipi ile panellere doğrudan bağlanabilir. Ürün obsolete (üretilmiyor) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2650pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 3 mA @ 80 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | D-67 HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
